◆ 新築工事例 ◆
場所：東京都板橋区

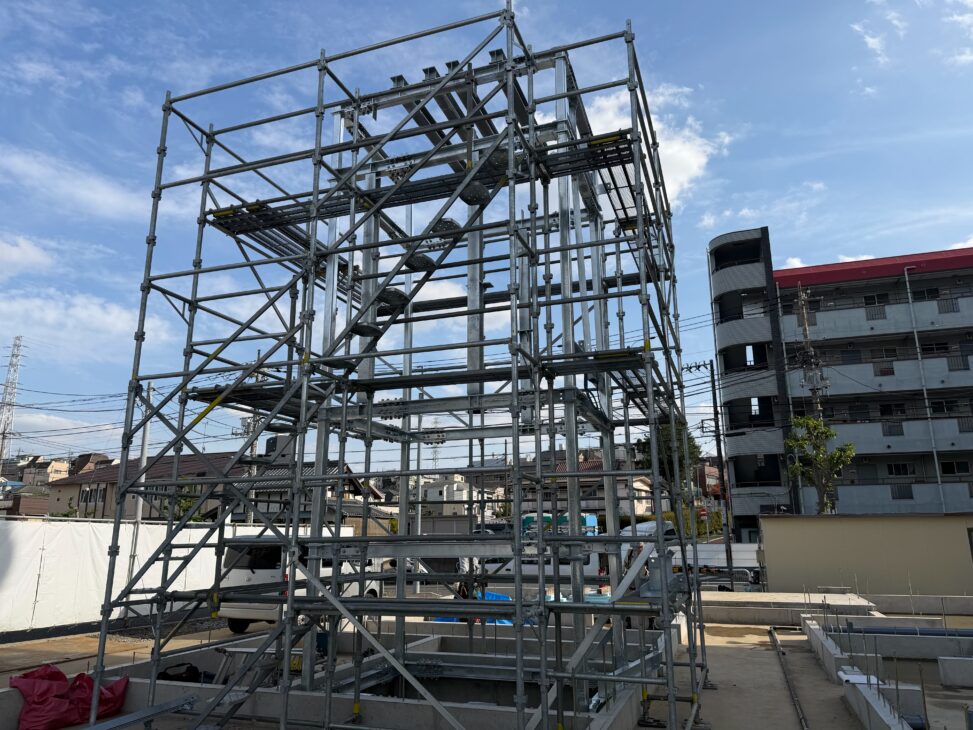

外観について：ラーメン構造（柱と梁を強固に接合する構造）の２階建て用エレベーターシャフト

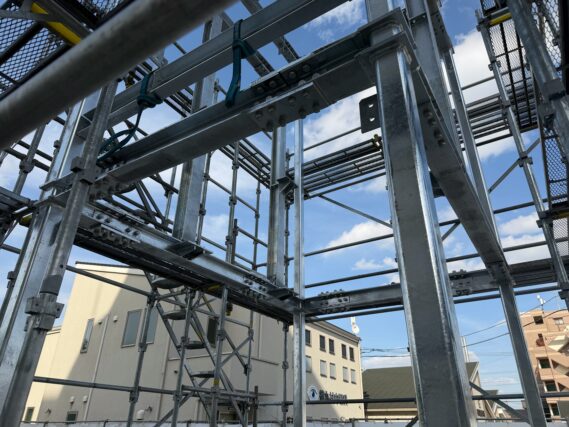

介護施設の建物内のエレベーター用の鉄骨製の枠組み（シャフト）です。
シャフトは建物の建築工程にあわせて現場施工しますので、製作納期の調整が必要です。
本件は、100ｍｍ☓100ｍｍの角材に外ダイアフラムをX軸・Y軸に段違いに組む特殊な仕様のシャフトです。
ダイヤフラムはフルペネ（完全溶込溶接）で柱と梁を溶接で繋ぐ仕様です。
“ラーメン構造”と呼ばれ、揺れに強い架構方法で通常は重量鉄骨の高層ビルに使われる構造ですが、上下のダイヤアフラムの間隔が狭いため製作に苦労しました。
また溶融亜鉛メッキでもあり納期面でも厳しい仕事でした。
